keyTec N-tra +

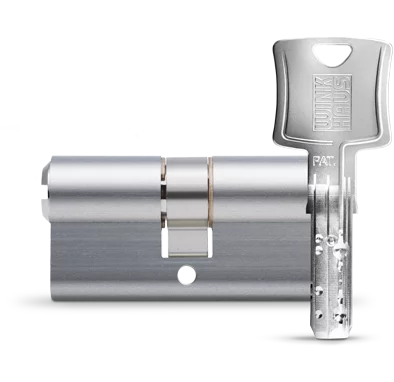

ZO_keyTec_N-traPlus_3D_Zylinder_460x320 ZO_keyTec_N-traPlus_Schluessel_460x320

Vielseitig und komfortabel in der Anwendung

Neben der Fangstiftfunktion und dem serienmäßigem Aufbohr- und Pickingschutz, sorgt nun auch die neue Winkhaus AZE Protection für den hohen Schutz des keyTec N-tra+.
Bei all diesen technischen Merkmalen rückt die komfortable Handhabung des keyTec N-tra+ jedoch keinesfalls in den Hintergrund.
Mit der neuen Schlüsselspitze und dem horizontalen Einschub lässt sich der Schlüssel noch leichter und sicherer in den Zylinder einführen. Durch seine abgerundete Schlüsselform schont der Wendeschlüssel zudem Hosen- und Handtaschen.

Neben der komfortablen Bedienung sorgen die 6 gefederten massiven Stiftzuhalten je Seite in Kombination mit bis zu 14 zusätzlich federlos gesteuerten Radialstiften auf 3 Schließebenen, serienmäßiger Aufbohr- und Pickingschutz, die spezielle Fangstiftfunktion und die zusätzliche Abfrageeinheit AZE Protection für die hohe Sicherheit des N-tra+ Wendeschlüsselsystems.

Zylinder

Schlüsselprofil

  • Variabeles Längstprofilsystem verhindert einführen unberechtigter Schlüssel
  • Horizontaler Schlüsseleinschub mit Kreuznut im Kern
  • Geschützte Profile mit Sicherungskarte



Stiftzuhaltung

  • 6 gefederte Stiftpaare
  • Seitliche Radialstifte, die durch Bohrmulden (Kalotten) am Schlüssel abgefragt werden



Besonderheit

  • Kopierschutz durch den Profilfangstift im Zylinder wird das Profil des Schlüssels zusätzlich abgefragt
  • Manipulationschutz durch gehärtete rostfreie Stahl- und Pickingschutzstifte
  • AZE Protection

Schlüssel

  • Erhöhte Verschleißfestigkeit durch Neusilbermaterial
  • 13,5 mm Reide für die Kombination aller gängigen Schutzbeschläge
  • Ergonomisch geformter Schlüsselkopf für besseren Griff
  • Abgerundete Schlüsselform schont Hosen-und Handtaschen
  • Zusätzliches Element im Schlüssel

Organisation
Komfort
Kopierschutz
Manipulationsschutz
Schluesselkanalprofil_N-tra

Schlüsselprofil keyTec N-tra+

Stiftzuhaltung keyTec N-tra

Stiftzuhaltung keyTec N-tra+

ZO_keyTec_AZE-Protection-und-Zusatzelement-im-Zylinder_220x107

AZE Protection und Radialstift sowie FangstiftkeyTec N-tra+

Anwendung

Das patentierte Wendeschlüsselsystem keyTec N-tra ist  im Segment „Einzelgesicherte Schließungen” speziell auf die Bedürfnisse von privaten Bauherren und Hausbesitzern abgestimmt. Alle Türen auf dem Grundstück - egal ob Garage, Haus oder Nebeneingang - lassen sich auf Wunsch mit nur einem Schlüssel öffnen.

Geliefert wird mit Sicherungskarte als:
Einzelgesicherte Schließung (EGS)



Nachlieferungen und Erweiterungen sind ausschließlich gegen Vorlage der gültigen Sicherungskarte bei Winkhaus möglich!


Integration Elektronik

  • Kombination mittels Mechatronikschlüssel
  • Mechanikschlüssel mit integriertem Transponder zur Betätigung von elektronischen Komponenten Doppelknaufzylinder, Zutrittsleser, EZK (Türbeschlag)



Geprüft nach:

  • DIN/EN
  • SKG
Mechatronikschlüssel HSK keyTec N-tra

Mechatronikschlüssel

Zylindertypen und Abmessungen

Profil-Doppelzylinder N-tra+ 01
Standard Doppelzylinder mit Mindestlänge 61,4 mm (30,7 + 30,7)
Profil-Doppelzylinder (FZG) N-tra+ 01/15 (auf Anfrage)
Für Antipanik-Mehrfachverriegelungen Mindestlänge 61,4 mm (30,7 + 30,7)
Schließbart 360º freilaufend
Profil-Doppelzylinder N-tra+ 51
Beidseitig schließbar, mit Not- und Gefahrenfunktion
Mindestlänge 61,4 mm (30,7 + 30,7)

Profil-Doppelzylinder N-tra+ 71 Kurzzylinder
Doppelzylinder mit Mindestlänge 56,4 mm (28,2 + 28,2)
Profil-Doppelzylinder N-tra+ 77 asymmetrisch
Doppelzylinder mit Mindestlänge 63,4 mm (28,2 + 35,2)
Profil-Doppelzylinder N-tra+ 57 asymmetrisch
Beidseitig schließbar, mit Not- und Gefahrenfunktion
Mindestlänge 63,4 mm (28,2 + 35,2)


Profil-Halbzylinder N-tra+ 02
Mindestlänge 40 mm, Maß A=30,7 mm
Mit 8-fach verstellbarem Schließbar









Profil-Knaufzylinder N-tra+ 04
Mindestlänge 61,4 mm (30,7 + 30,7)
Knauf aus Messing, farblich zum Zylinder passend
Profil-Knaufzylinder N-tra+ 09 asymmetrisch
Mindestlänge 63,4 mm (28,2 + 35,2)
Knauf aus Messing, farblich zum Zylinder passend






Vorhängeschloss N-tra+ 85, 85/3
Bügelhöhe 28 mm, ohne und mit Zwangsschließung
Vorhängeschloss N-tra+ 85/1, 85/4
Bügelhöhe 64 mm, ohne und mit Zwangsschließung
Bügel aus Edelstahl, Gehäuse aus Messing

TZ_N-tra_Typ_01_01_15_51

keyTec N-tra+ 01, 01/15, 51

TZ_N-tra_Typ_71

keyTec N-tra+ 71

TZ_N-tra_Typ_02

keyTec N-tra+ 02

TZ_N-tra_Typ_04

keyTec N-tra+ 04

TZ_N-tra_Typ_85x

keyTec N-tra+ 85, 85/1, 85/2, 85/3
